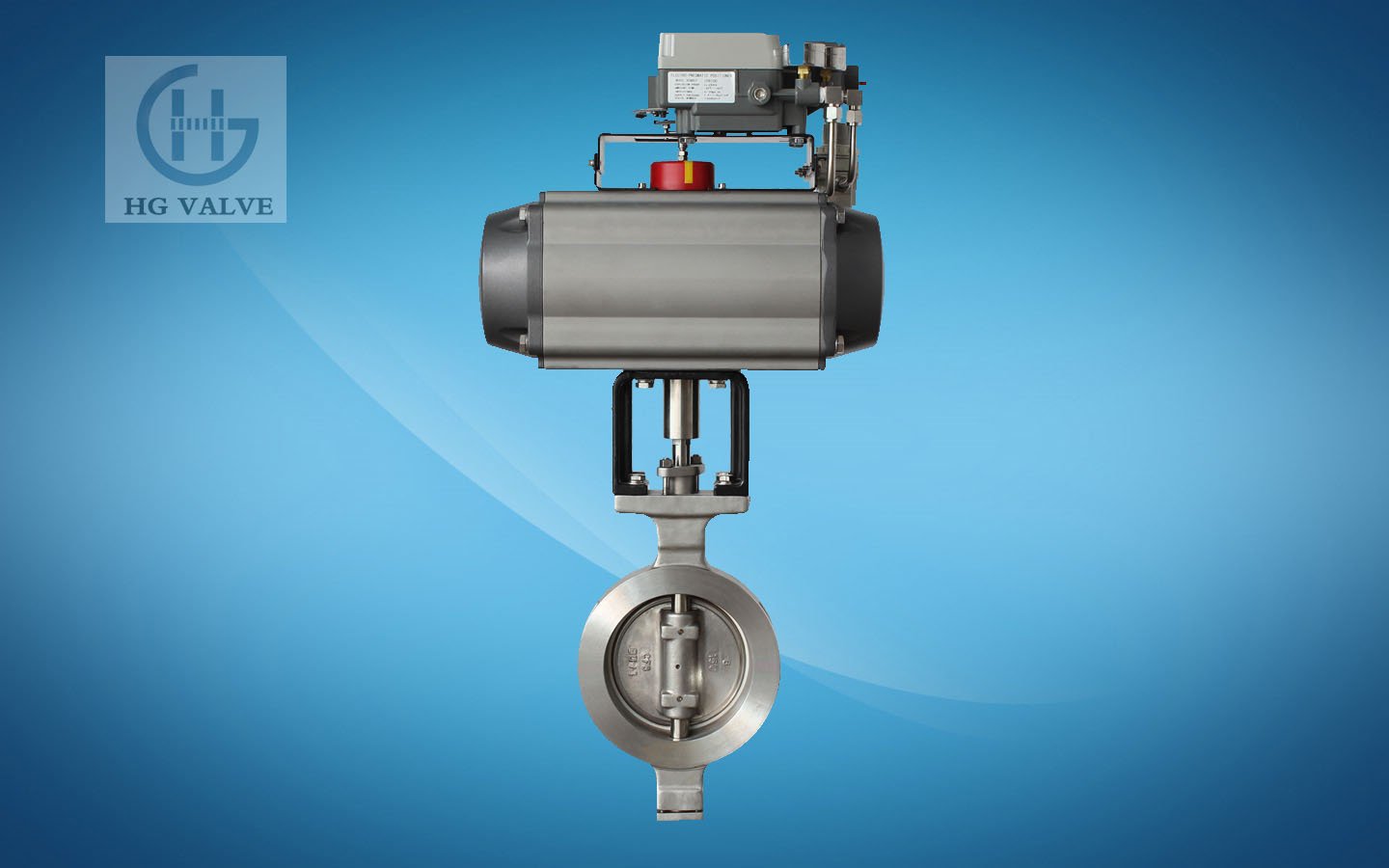

气动调节蝶阀概述：
气动蝶阀符合API609 标准生产的一款以空气源为动力来进行控制阀门主要做截断阀使用，亦可设计成具有调节或段阀兼调节的功能。美国米勒进口气动调节蝶阀其结构采用三维偏心原理设计，在硬软多层密封兼容的新工艺加工后，使蝶阀在运行工作时，减少了其扭矩力，达到省力、节能之效果。从而确保蝶阀整体的抗腐蚀、耐高温、抗磨损的可靠性。气动高温蝶阀主要应用在高温高压工况中得到很好的应用。
气动调节蝶阀参数：
公称通径：DN25-DN2000
公称压力：150Mpa-600LB
设计温度：-196℃-600℃
连接方式：对夹，法兰
适用介质：水、气、油、化工、盐水、燃气，天然气等等介质
气源接口：G1/4、G1/8、G3/8、G1/2
供气压力：0.4 Mpa -0.8Mpa
作用形式：单作用执行机构：气关式(B)--失气时阀位开(FO)；气开式(K)--失气时阀位关(FC)
双作用执行机构：气关式(B)--失气时阀位保持(FL)；气开式(K)-- 失气时阀位保持(FL)
控制方式：开关型、阀位信号反馈型、智能调节型（输入输出4-20mA）
其它配置：定位器、电磁阀、空气过滤减压器、限位开关、手轮
气动调节蝶阀软密封部件：
零件名称 | 材料 |
阀体 | 铸钢、不绣钢、铬钥钢、合金钢、双相钢 |
蝶板 | 铸钢、不绣钢、铬结钢、合金钢、双相钢 |
阀座 | 不绣钢、堆焊司太立等硬质合金 |
密封圈 | 不绣钢与耐高温石棉板组合成多层次 |
阀杆 | 20Cr13、1Cr13不绣钢、铬银钢、特殊材料 |
轴套 | 奥氏体不绣钢、304氮化 、ZG00Cr18Ni10 |
填料 | 柔性石墨、PTFE |
填料压盖 | 铸钢、不绣钢 |
支架 | 铸钢、不绣钢 |
气动调节蝶阀尺寸：
DN | 结构长度L | 外形尺寸(参考值) | 法兰尺寸(标准值) | 手动 阀门 Kg | ||||||||||||||
毫米 | 英寸 | 短 | 长 | H | 手动 | 气动 | 电动 | PN0.6MPa | PN1.OMPa | |||||||||
H1 | A1 | B1 | H2 | A2 | B2 | H3 | A3 | B3 | D1 | Z-d | D1 | Z-d | ||||||
40 | 1 1/2 | 43 | 43 | 107 | 330 | 180 | 200 | 625 | 245 | 72 | 530 | 250 | 255 | 100 | 4-14 | 110 | 4-18 | 10 |
50 | 2 | 43 | 43 | 112 | 350 | 180 | 200 | 625 | 245 | 72 | 530 | 250 | 255 | 110 | 4-14 | 125 | 4-18 | 12 |
65 | 2 1/2 | 46 | 46 | 115 | 370 | 180 | 200 | 625 | 245 | 72 | 530 | 250 | 255 | 130 | 4-14 | 145 | 4-18 | 13 |
80 | 3 | 49 | 64 | 125 | 380 | 180 | 200 | 645 | 245 | 72 | 565 | 250 | 255 | 150 | 4-18 | 160 | 8-18 | 15 |
100 | 4 | 56 | 64 | 138 | 420 | 180 | 200 | 675 | 355 | 92 | 600 | 250 | 255 | 170 | 4-18 | 180 | 8-18 | 17 |
125 | 5 | 64 | 70 | 164 | 460 | 180 | 200 | 715 | 355 | 92 | 640 | 250 | 255 | 200 | 8-18 | 210 | 8-18 | 27 |
150 | 6 | 70 | 76 | 175 | 555 | 270 | 280 | 800 | 355 | 92 | 704 | 300 | 315 | 225 | 8-18 |
| ||
